Jednokonvové dojící zařízení asynchronní se sběračem Orbiter 350 ccm

Detailní popis produktu

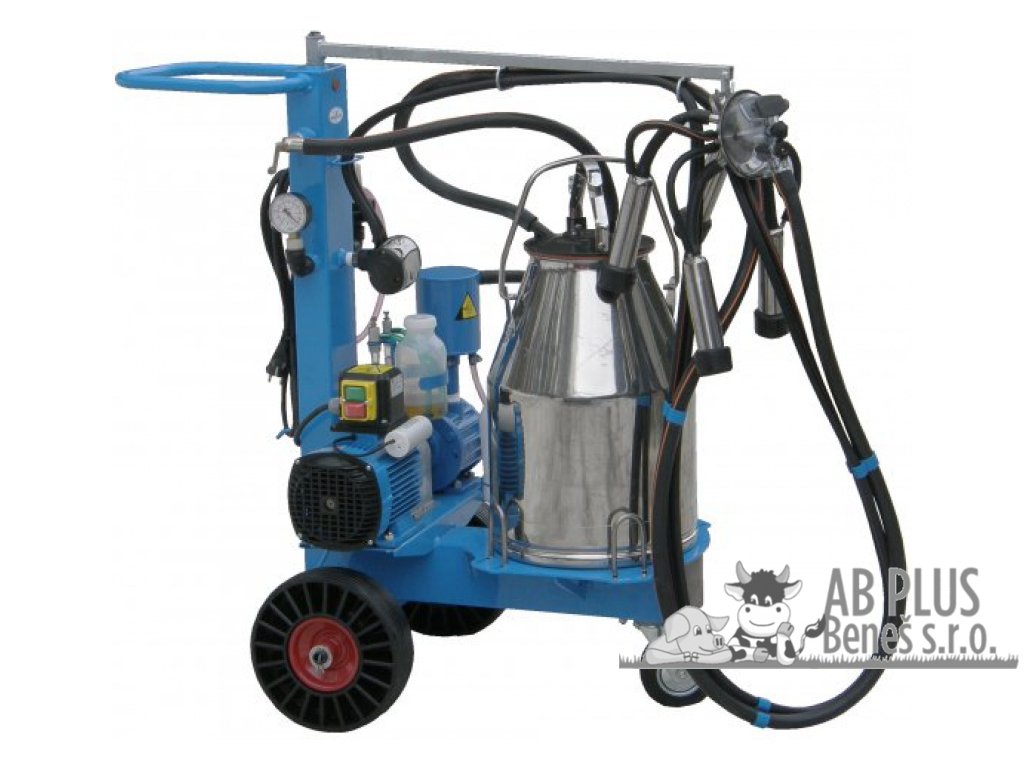

Jednokonvové dojící zařízení asynchronní se sběračem Orbiter 350 ccm

• Dojící zařízení je určeno pro strojní dojení dojnic.
• Je vhodné pro stáje s menším počtem ustájených dojnic s vysokou dojivostí nejvýše 25 ks nebo do poroden.
• Dojí se standardním dojícím strojem se strukovými násadci, sběračem a pulzátorem.
• Zdrojem podtlaku je soustrojí vývěvy umístěné na vozíku.

Technický popis:

Dojící zařízení mobilní jednokonvové se skládá z těchto skupin:
1. Dojící souprava
2. Pulzátor L80 Air
3. Konev úplná – možnost volby (nerezová 25 l, nerezová 30 l, transparentní 26 l, transparentní 30 l, poloprůhledná 30 l)
4. Vozík, vývěva, motor, mazací přístroj, regulační ventil a odlučovač oleje

• Dojící souprava se skládá ze strukových návleček, nerezových strukových pouzder, sběrače ORBITER o objemu 350 ccm a z hadiček ke strukovým pouzdrům. Ke konvi je tato dojící souprava připojena kvalitní pryžovou hadicí o vnitřním průměru 14 mm a k pulzátoru hadicí o vnitřním průměru 7 mm (tyto hadice mohou být nahrazeny transparentními nebo silikonovými hadicemi).
• Pulzátor typu L80 Air je asynchronní, což znamená, že se střídavě dojí levé a pravé struky a tím je odtok mléka plynulejší a podtlak stabilnější, což zaručuje dobrý zdravotní stav dojnice. Pulzátor je seřízen na 60 pulzů za minutu při podtlaku 45 kPa. Pulzační poměr je 60:40.
• Konev úplná tvoří samostatný celek, je konstruována tak, aby měla dobrou stabilitu. Konev má sklopné držadlo, které má dvojí funkci: slouží k přenášení konve a také přitlačuje víko na konev. Víko je plastové s jedním přívodem, jedním vývodem, je opatřeno třmenem, který se opírá o držadlo a tím zajišťuje víko ve správné poloze. Kolmým vývodem se odčerpává vzduch z konve a šikmým přívodem přitéká mléko do konve od sběrače.
• Vozík je určen pro jednu konev, rám je svařený z profilu jekl do tvaru L a je uložen na třech kolech. Dvě kola jsou vzadu na oji rámu a třetí je otočné v přední části. Součástí rámu je variabilní adaptér umožňující použití různých konví. Na vozíku je fréma s vývěvou a motorem. Vývěva je propojena s rámem, který slouží jako vzdušník, ten je velmi důležitý pro stabilizaci podtlaku. Na tomto rámu jsou přípojná místa pro vakuový kohout, vakuometr, pulzátor a regulační ventil. Na vrchní části je otočné rameno pro vedení hadic a zavěšení dojícího stroje.
• Vývěva je mazaná rotačním olejem. Má čtyři páry dělených lopatek. Rotor vývěvy je uložen ve dvou valivých ložiskách.
• Motor je jednofázový asynchronní s rozběhovým kondenzátorem o výkonu 0,75 kW/230V 50 Hz se spínací skříňkou, která má také fuknci ochrany při výpadku proudu - po obnovení dodávky energie neumožní samovolný rozběh a je nutné stroj pětovně ručně zapnout.
• Mazací přístroj slouží k mazání ložisek a lopatek vývěvy. Je umístěn na výfukovém potrubí nad vývěvou. Vedou z něj dvě hadičky do obou štítů vývěv. Za provozu je vlivem podtlaku olej nasáván z nádobky přes kapací přístroj a ložisko vývěvy. Regulačním šroubem seřizujeme množství oleje na 3 – 5 kapek oleje za minutu.  Doporučený je olej pro vývěvy R2 nebo jakýkoli motorový olej např. M6A, M3AD apod.
• Regulační ventil udržuje nastavený provozní podtlak. Výši podtlaku určuje vakuometr. Regulační ventil seřizujeme šroubkem po odšroubování krytky při uzavřeném vakuovém kohoutu. Jedenkrát za půl roku doporučujeme vyčistit celý ventil a vyměnit pryžové dílce.

Postup prací před dojením, při dojení a po dojení je uveden v podrobném návodu, který je součástí stroje a je v přiloženém pdf souboru.

Sestava se skládá z:

Na tyto stroje vydáno prohlášení o shodě předpisy, s nimiž je posouzena shoda:

Nařízení vláda ČR (NV): č.17/2003 Sb. (Directive 2006/95ES), NV č. 18/2003 Sb.(Directive 89/336/EHS) a NV č. 176/2008 Sb. (Directive 2006/42 ES).

• Technické předpisy ČR (TP): vyhlášky MZd. Č 38/2001 Sb.,  MZem č. 202/2003 Sb.
• Harmonizované normy ČSN (HČSN): ČSN EN 60335-1, ČSN EN ISO 12100-1-1, ČSN EN ISO 12100-2, ČSN EN 294, ČSN EN 953, ČSN EN 1672-2, ČSN EN 60204-1, ČSN EN 1012-2.
• Ostatní normy ČSN: ČSN 33 22000-1, ČSN 33 22000-3, ČSN 33 22000-4-41, ČSN 33 22000-5-51, ČSN 33 22000-7-705,
• Zkušebna zúčastněná na posouzení shody: Státní zkušebna zemědělských, lesnických a potravinářských strojů, Praha Řepy.

Důležitá upozornění:

• V poslední době se můžete setkat s nabídkami různých prodejců, kteří nabízí amatérské dojení. Tato dojení nesplňují normy pro dojící zařízení. Jsou sestavena z různých necertifikovaných dílů.
• Například tvrzení, že konev tvoří vzdušník je mylné, neboť v okamžiku, kdy se naplní konev, již není zásoba podtlaku a dojde ke kolísání podtlaku a tím dojde ke vzniku zánětů struku.
• Rovněž tvrzení, že stroj je univerzální pro krávy a kozy nebo ovce je nesmysl. Pro každé zvíře musí být nastaven určitý podtlak: krávy 45 kPa, kozy 38 kPa ovce 40 kPa a počet pulzů krávy: 60/min, kozy 80/min a ovce 120/ min v toleranci +/- 2pulzy.
• Pulzační poměr musí být pro krávy a kozy 60:40 a pro ovce 50:50 Tento pulzační poměr je dán konstrukcí pulzátoru a nelze jej seřizovat!

Nevhodným dojícím zařízením dochází k traumatizaci struků a k trvalým komplikacím.

• Jsou to eroze ústí strukového kanálku,hyperkeratóza ústí strukového kanálku, hemoragie.
• Nevhodná konstrukce strukových návleček, příliš nízká, nebo vysoká rychlost pulzace, příliš široký pulzační poměr, vedou výskytu těchto příznaků.

Koupi takového zařízení si dobře zvažte, neboť náklady na pozdější léčení zvířat a ztráty na mléce jsou značné.
